单片机控制板在规划过程中，需求遵从的如下准则：

　　1、在元器件的布局方面，应该把彼此有关的元件尽量放得挨近一些，例如，时钟产生器、晶振、CPU的时钟输入端都易产生噪声，在放置的时分应把它们挨近些。关于那些易产生噪声的器件、小电流电路、大电流电路开关电路等，应尽量使其远离单片机的逻辑控制电路和存储电路(ROM、RAM)，假定或许的话，能够将这些电路其他制成电路板，这样有利于抗搅扰，行进电路作业的可靠性。

　　2、尽量在要害元件，如ROM、RAM等芯片周围装置去耦电容。实际上，印制电路板走线、引脚连线和接线等都或许含有较大的电感效应。大的电感或许会在Vcc走线上引起严峻的开关噪声尖峰。避免Vcc走线上开关噪声尖峰的仅有办法，是在VCC与电源地之间安放一个0.1uF的电子去耦电容。假定电路板上运用的是表面贴装元件，能够用片状电容直接紧靠着元件，在Vcc引脚上固定。较好是运用瓷片电容，这是由于这种电容具有较低的静电损耗(ESL)和高频阻抗，其他这种电容温度和时间上的介质稳定性也很不错。尽量不要运用钽电容，由于在高频下它的阻抗较高。

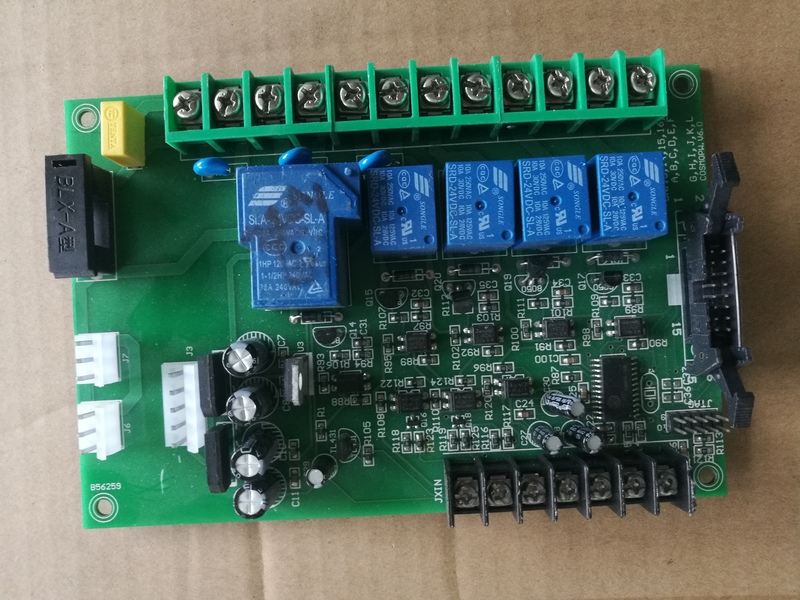

　　电源控制板

　　在安放去耦电容时需求留神以下几点：

　　·在印制电路板的电源输入端跨接100uF左右的电解电容，假定体积容许的话，电容量大一些则更好。

　　·准则上每个集成电路芯片的周围都需求放置一个0.01uF的瓷片电容，假定电路板的空位太小而放置不下时，能够每10个芯片左右放置一个1~10的钽电容。

　　·关于抗搅扰才调弱、关断时电流改动大的元件和RAM、ROM等存储元件，应该在电源线(Vcc)和地线之间接入去耦电容。

　　·电容的引线不要太长，特别是高频旁路电容不能带引线。

　　3、在单片机控制系统中，地线的种类有许多，有系统地、逻辑地、仿照地等，地线是否布局合理，将决定电路板的抗搅扰才调。在规划地线和接地址的时分，应该考虑以下问题：

　　·逻辑地和仿照地要分隔布线，不能合用，将它们各自的地线分别与相应的电源地线相连。在规划时，仿照地线应尽量加粗，并且尽量加大引出端的接地面积。一般来讲，关于输入输出的仿照信号，与单片机电路之间要通过光耦进行隔绝。

　　·在规划逻辑电路的印制电路版时，其地线应构成闭环方式，行进电路的抗搅扰才调。

　　·地线应尽量的粗。假定地线很细的话，则地线电阻将会较大，构成接地电位随电流的改动而改动，致使信号电平不稳，导致电路的抗搅扰才调下降。在布线空间容许的情况下，要保证首要地线的宽度至少在2~3mm以上，元件引脚上的接地线应该在1.5mm左右。

　　·要留神接地址的挑选。当电路板上信号频率低于1MHz时，由于布线和元件之间的电磁感应影响很小，而接地电路构成的环流对搅扰的影响较大，所以要选用一点接地，使其不构成回路。当电路板上信号频率高于10MHz时，由于布线的电感效应显着，地线阻抗变得很大，此刻接地电路构成的环流就不再是首要的问题了。所以应选用多点接地，尽量下降地线阻抗。

　　·电源线的安排除了要根据电流的巨细尽量加粗走线宽度外，在布线时还应使电源线、地线的走线方向与数据线的走线方身共同在布线作业的毕竟，用地线将电路板的底层没有走线的当地铺满，这些办法都有助于增强电路的抗搅扰才调。

　　·数据线的宽度应尽或许地宽，以减小阻抗。数据线的宽度至少不小于0.3mm(12mil)，假定选用0.46~0.5mm(18mil~20mil)则更为理想。

　　·由于电路板的一个过孔会带来大约10pF的电容效应，这关于高频电路，将会引进太多的搅扰，所以在布线的时分，应尽或许地减少过孔的数量。再有，过多的过孔也会构成电路板的机械强度下降。
